Papan Lampu LED Mesin SMT DOB

Mesin SMT Papan Lampu LED

Nama utama: Papan lampu smt/mesin smt/lampu led mesin smt/mesin lampu led

Mesin SMT

Mesin SMT bermaksud "teknologi pelekap permukaan", biasanya disertakan dengan mesin seperti: Pilih dan letak mesin/ mesin pencetak stensil/mesin penghantar/mesin pemuat/mesin pemunggah/mesin lengan robot/penggaul tampal pateri/dll

Mesin beroperasi

Mesin utama SMT dikawal oleh komputer, beberapa mesin kecil dikawal oleh PLC, Mesin utama adalah seperti: Pilih dan letak machie, mesin pencetak automatik, mesin ketuhar reflow

Kawalan komputer adalah mesin pintar tinggi, berfungsi dengan pengaturcaraan tetapan khas. Kawalan PLC adalah untuk mesin kecil, ia sangat mudah untuk dikendalikan.

Mesin SMT mudah dikendalikan dengan reka bentuk mesin yang lebih pintar dan lebih automatik, boleh menjimatkan kos buruh jauh daripada manual tranditional atau DIP Line.

Aplikasi mesin

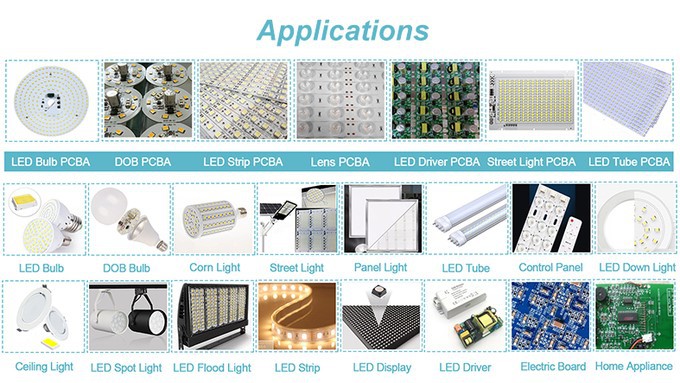

Mesin SMT digunakan secara meluas untuk pelbagai jenis papan lampu yang dipimpin dan papan pemandu. HT-E8S-1200 ialah mesin pelekap pelbagai fungsi untuk memasang cip/perintang/kapasitor/dll. Ia boleh digunakan pada saiz pcb maks 1.2m panjang dan 0.5m lebar. Bagi kebanyakan papan pencahayaan kanta, ia digunakan secara meluas.

Operator memerlukan

Untuk mesin SMT, jika menggunakan talian automatik, biasanya memerlukan 1-2 pekerja, jika menggunakan talian semiautomatik, biasanya memerlukan 2-3 pekerja. Untuk pekerja berpengalaman yang kaya, walaupun 1 pekerja boleh bekerja untuk berbilang talian.

Mesin penempatan adalah peralatan pengeluaran teras dalam proses pengeluaran SMT, dan ia juga merupakan peralatan pengeluaran yang canggih. Pengendali mesin penempatan mesti menjalani latihan pra-kerja dan lulus peperiksaan sebelum mereka boleh mula bekerja. Keperluan asas untuk aliran kerja mesin penempatan dan pengendalian mesin penempatan adalah pengetahuan yang mesti diperlukan oleh pengendali mesin penempatan.

Aliran kerja mesin penempatan:

The function of the placement machine is mainly through PCB board fixing->component suction->displacement->positioning->penempatan komponen dan operasi lain.

1. Papan PCB yang hendak dipasang memasuki kawasan kerja dan dipasang pada kedudukan yang telah ditetapkan.

2. Bahan komponen dipasang pada penyuap, dan dipasang pada kedudukan pengambilan kepala penempatan mengikut kedudukan yang ditetapkan dalam program.

3. Kepala penempatan akan bergerak ke kedudukan mengambil komponen, menghidupkan vakum, muncung sedutan akan naik dan turun untuk mengambil komponen, dan kemudian menggunakan sensor vakum untuk mengesan sama ada komponen disedut.

4. Jalankan pengecaman komponen, baca ciri komponen perpustakaan komponen dan bandingkan dengan komponen yang diambil. Jika perbandingan dan penilaian tidak menepati, komponen dibuang ke dalam kotak sisa. Jika perbandingan dan penilaian sepadan, maka kirakan kedudukan tengah dan sudut komponen.

5. Mengikut tetapan dalam program, laraskan sudut putaran komponen melalui paksi Z kepala peletakan, dan gerakkan kepala peletakan ke kedudukan yang ditetapkan oleh program, supaya bahagian tengah komponen bertepatan dengan pelekap kedudukan papan PCB.

6. Muncung sedutan mesin penempatan akan jatuh ke ketinggian yang ditetapkan oleh program, mematikan vakum, dan komponen akan jatuh, dan operasi penempatan komponen sekunder akan selesai.

7. Selepas semua komponen dipasang, muncung sedutan diletakkan semula pada tempatnya, dan papan PCB dipindahkan ke kedudukan yang ditetapkan. Selesaikan operasi pemasangan seluruh papan PCB.

The workflow of the placement machine can be summarized as: board feeding and mark recognition -> automatic learning -> nozzle selection -> feeder selection -> component picking -> component detection for evaluation -> placement -> nozzle homing ->papan keluaran.
