Bagaimana untuk meningkatkan pelepasan tampal solder dari stensil dalam pencetak stensil SMT?
Meningkatkan pelepasan tampal solder dari stensil dalam pencetak stensil SMT adalah penting untuk memastikan papan litar bercetak berkualiti tinggi (PCB). Sebagai pembekal pencetak stensil SMT yang terkemuka, kami memahami cabaran yang dihadapi oleh pengeluar dalam mencapai pemindahan tampal pateri optimum. Dalam blog ini, kami akan meneroka pelbagai faktor yang mempengaruhi pelepasan tampal pateri dan menyediakan penyelesaian praktikal untuk meningkatkan proses ini.
Memahami asas -asas pelepasan tampal solder
Pelepasan tampal solder merujuk kepada proses pemindahan tampal solder dari apertur stensil ke pad PCB semasa operasi percetakan. Pelepasan tampal solder yang baik dicirikan oleh pengisian lengkap apertur, pemendapan tampalan seragam, dan sisa minimum pada stensil. Pelepasan tampal solder yang lemah boleh membawa kepada isu -isu seperti sendi solder yang tidak mencukupi, merapatkan, dan tampal smearing, yang akhirnya dapat mempengaruhi fungsi dan kebolehpercayaan PCB.
Faktor yang mempengaruhi pelepasan tampal solder
Reka bentuk stensil
Reka bentuk stensil memainkan peranan penting dalam pelepasan tampal pateri. Saiz apertur, bentuk, dan nisbah aspek adalah faktor kritikal. Apertur yang lebih kecil memerlukan kawalan yang lebih tepat untuk memastikan pelepasan tampalan yang betul. Sebagai contoh, aperture persegi atau segi empat tepat boleh melepaskan tampal solder yang berbeza berbanding dengan satu bulat. Nisbah aspek, yang merupakan nisbah lebar apertur kepada ketebalannya, harus dioptimumkan. Nisbah aspek yang lebih tinggi pada umumnya membawa kepada pelepasan tampal yang lebih baik. Sebagai peraturan umum, nisbah aspek sekurang -kurangnya 1.5 disyorkan untuk pemindahan tampal solder yang baik.
Kemasan permukaan stensil juga penting. Permukaan stensil yang lancar mengurangkan geseran antara pes pateri dan stensil, memudahkan pelepasan yang lebih mudah. Stensil electropolished sering disukai kerana mereka mempunyai permukaan yang sangat licin, yang dapat meningkatkan kecekapan pelepasan tampalan.
Sifat tampal solder
Ciri -ciri tampalan pateri, seperti kelikatan, kelemahan, dan pengagihan saiz zarah, mempunyai kesan langsung terhadap pembebasannya dari stensil. Kelikatan adalah ukuran rintangan pes untuk mengalir. Paste dengan kelikatan yang terlalu tinggi mungkin tidak mengalir dengan mudah melalui apertur stensil, mengakibatkan pengisian yang tidak lengkap. Sebaliknya, tampalan dengan kelikatan yang terlalu rendah boleh menyebabkan merapatkan dan meleleh. Ketidaksuburan pes pateri menentukan seberapa baik ia mematuhi pad PCB selepas dibebaskan. Pastes solder dengan ketegangan yang sesuai dapat memastikan bahawa pasta tetap di tempat di pad.
Pengagihan saiz zarah serbuk solder dalam pes adalah satu lagi faktor penting. Zarah -zarah yang lebih kecil boleh memberikan resolusi yang lebih baik untuk aplikasi halus - pitch tetapi juga boleh meningkatkan risiko menyumbat apertur stensil. Sebaliknya, zarah -zarah yang lebih besar mungkin mengalami kesukaran mengalir melalui apertur kecil.
Parameter Percetakan
Parameter percetakan seperti kelajuan cetak, tekanan, dan sudut squeegee boleh menjejaskan pelepasan tampal solder. Kelajuan cetakan yang lebih tinggi mungkin tidak membenarkan masa yang cukup untuk pes pateri untuk mengisi apertur stensil dengan betul, yang membawa kepada pemindahan tampalan yang tidak lengkap. Sebaliknya, kelajuan cetak yang sangat perlahan boleh menyebabkan pes kering atau menjadi terlalu padat.
Tekanan percetakan perlu diselaraskan dengan teliti. Tekanan yang tidak mencukupi boleh mengakibatkan pengisian apertur yang tidak lengkap, sementara tekanan yang berlebihan boleh menyebabkan pes untuk menghancurkan dan merosakkan stensil. Sudut squeegee juga memainkan peranan. Sudut squeegee yang lebih kecil dapat meningkatkan tekanan pada permukaan stensil, yang dapat meningkatkan pelepasan tampal dalam beberapa kes, tetapi ia juga perlu seimbang untuk mengelakkan isu -isu lain seperti kerosakan stensil.
Penyelesaian praktikal untuk meningkatkan pelepasan tampal solder
Mengoptimumkan reka bentuk stensil
Berdasarkan keperluan susun atur PCB, kami mengesyorkan adat - merancang stensil. Untuk komponen halus - pitch, menggunakan stensil laser - potong dengan apertures ketepatan yang tinggi dapat memastikan pemendapan tampalan yang tepat. Apabila merancang stensil, pertimbangkan penempatan komponen dan saiz pad. Anda juga boleh menggunakan stensil langkah untuk papan dengan komponen ketinggian yang berbeza. Stensil langkah membolehkan jumlah pes solder yang berbeza untuk didepositkan di kawasan yang berlainan di PCB, meningkatkan kualiti bersama solder keseluruhan.

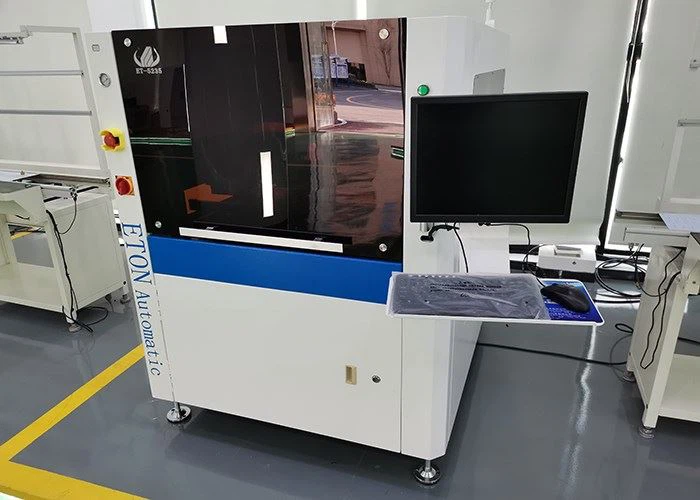

Sebagai pembekal, kami menawarkan pelbagai stensil dengan kemasan permukaan yang berbeza dan reka bentuk apertur. KamiMesin pencetak stensil automatik penuhbersesuaian dengan pelbagai jenis stensil, memastikan bahawa anda boleh mencapai pelepasan tampal solder terbaik untuk aplikasi khusus anda.
Pilih Paste Solder yang betul
Bekerja rapat dengan pembekal tampal pateri anda untuk memilih pes yang sesuai untuk permohonan anda. Pertimbangkan jenis komponen, bahan PCB, dan keadaan persekitaran. Mengendalikan ujian dengan pasta solder yang berbeza untuk menilai prestasi mereka dari segi pelepasan tampalan, kelemahan, dan ciri -ciri reflow.
KamiEton mesin pencetak stensil visi automatik penuhdilengkapi dengan sensor lanjutan dan sistem kawalan yang boleh berfungsi dengan baik dengan pelbagai pasta solder. Mesin ini boleh menyesuaikan parameter percetakan secara automatik berdasarkan sifat -sifat pes pateri, memastikan pelepasan tampal optimum.
Fine - Parameter Percetakan Tune
Kerap memantau dan menyesuaikan parameter percetakan. Gunakan profilometer untuk mengukur ketinggian dan jumlah pes pateri solder yang disimpan. Berdasarkan hasil pengukuran, buat pelarasan kecil pada kelajuan cetak, tekanan, dan sudut squeegee. Mengendalikan cetakan ujian pada sampel PCB dan periksa keputusan di bawah mikroskop untuk mengenal pasti sebarang masalah dengan pelepasan tampal solder.
KamiPencetak stensil cekap automatik penuhMenyediakan antara muka mesra pengguna yang membolehkan pengendali mudah menyesuaikan dan mengoptimumkan parameter percetakan. Mesin ini juga telah dibina - dalam alat diagnostik yang dapat membantu mengenal pasti masalah yang berpotensi dengan pelepasan tampal solder dalam masa nyata.
Pembersihan stensil
Pembersihan stensil yang betul adalah penting untuk mengekalkan pelepasan tampal solder yang baik. Tampal solder sisa pada stensil boleh menyumbat apertur dan mempengaruhi pemindahan tampal dalam cetakan berikutnya. Mewujudkan jadual pembersihan stensil biasa. Gunakan agen pembersihan yang sesuai dan kaedah pembersihan. Pembersihan ultrasonik adalah kaedah yang popular kerana ia dapat menghapuskan residu tampal solder yang degil dari permukaan stensil dan apertur.
Kesimpulan
Meningkatkan pelepasan tampal solder dari stensil dalam pencetak stensil SMT adalah proses berbilang faceted yang melibatkan mengoptimumkan reka bentuk stensil, memilih tampalan solder yang betul, parameter percetakan penalaan halus, dan mengekalkan pembersihan stensil yang betul. Sebagai pembekal pencetak stensil SMT, kami komited untuk menyediakan pelanggan kami dengan mesin berkualiti tinggi dan penyelesaian komprehensif untuk menangani cabaran -cabaran ini.
Jika anda ingin memperbaiki pelepasan tampal pateri dalam barisan pengeluaran SMT anda, kami menjemput anda untuk menghubungi kami untuk konsultasi terperinci. Pasukan pakar kami dapat membantu anda memilih pencetak yang paling sesuai dan menyediakan penyelesaian yang disesuaikan berdasarkan keperluan khusus anda. Mari bekerjasama untuk mencapai pengeluaran PCB yang lebih tinggi.
