Apakah peranan tali pinggang penghantar dalam ketuhar reflow?

Hei ada! Sebagai pembekal ketuhar reflow, saya sangat tertarik untuk berbual tentang salah satu bahagian yang paling penting dalam mesin -mesin ini: tali pinggang penghantar. Anda mungkin berfikir, "Sabuk penghantar? Betapa pentingnya itu?" Nah, beritahu saya, ini permainan - penukar di dunia ketuhar reflow.

Pertama, apa sebenarnya ketuhar reflow? Secara ringkas, ia adalah mesin yang digunakan dalam industri pembuatan elektronik untuk menyolder permukaan - komponen gunung ke papan litar bercetak (PCB). Proses ini melibatkan pemanasan PCB dengan komponen yang diletakkan di atasnya ke suhu tertentu supaya solder mencairkan dan mewujudkan sambungan elektrik yang kuat. Dan di sinilah tali pinggang penghantar masuk.

Peranan utama tali pinggang penghantar dalam ketuhar reflow adalah untuk menggerakkan PCB melalui zon suhu yang berbeza dari ketuhar. Ketuhar reflow biasa mempunyai beberapa zon suhu, termasuk zon pra -haba, zon rendam, zon reflow, dan zon penyejukan. Setiap zon memainkan peranan penting dalam proses pematerian, dan tali pinggang penghantar memastikan bahawa PCB menghabiskan jumlah masa yang tepat di setiap zon.

Dalam zon pra -haba, suhu secara beransur -ansur meningkat. Ini membantu menghilangkan sebarang kelembapan dari PCB dan komponen, dan juga mula mengaktifkan fluks dalam tampalan solder. Sabuk penghantar menggerakkan PCB pada kadar yang mantap melalui zon ini, memastikan kenaikan suhu seragam. Sekiranya tali pinggang penghantar bergerak terlalu cepat, PCB tidak akan mendapat cukup pemanasan pra, yang boleh membawa kepada sendi solder yang lemah. Sebaliknya, jika ia bergerak terlalu perlahan, PCB mungkin berakhir - dipanaskan, menyebabkan kerosakan pada komponen.

Seterusnya ialah Zon Rendam. Di sini, suhu dikekalkan pada tahap yang agak stabil untuk tempoh tertentu. Ini membolehkan fluks membersihkan permukaan PCB dan komponen, menyediakannya untuk proses reflow. Sabuk penghantar menyimpan PCB di zon ini untuk masa yang optimum, memastikan bahawa fluks melakukan tugasnya dengan berkesan.

Zon reflow adalah di mana sihir berlaku. Di zon ini, suhu dinaikkan ke titik lebur solder, biasanya sekitar 217 - 230 darjah Celsius untuk solder plumbum. Sabuk penghantar menggerakkan PCB melalui kawasan suhu tinggi ini, dan ketika solder cair, ia membentuk ikatan yang kuat antara komponen dan PCB. Adalah penting bahawa tali pinggang penghantar bergerak pada kelajuan yang konsisten di sini, kerana sebarang perubahan mendadak dalam kelajuan boleh menyebabkan pematerian yang tidak sekata.

Selepas zon reflow, PCB memasuki zon penyejukan. Sabuk penghantar terus menggerakkan PCB melalui zon ini, di mana suhu secara beransur -ansur diturunkan. Ini membolehkan solder menguatkan dan membentuk sambungan yang stabil. Proses penyejukan yang terkawal adalah penting untuk mencegah tekanan terma pada komponen dan PCB, dan tali pinggang penghantar membantu untuk mencapai ini dengan memastikan pergerakan yang lancar dan mantap.

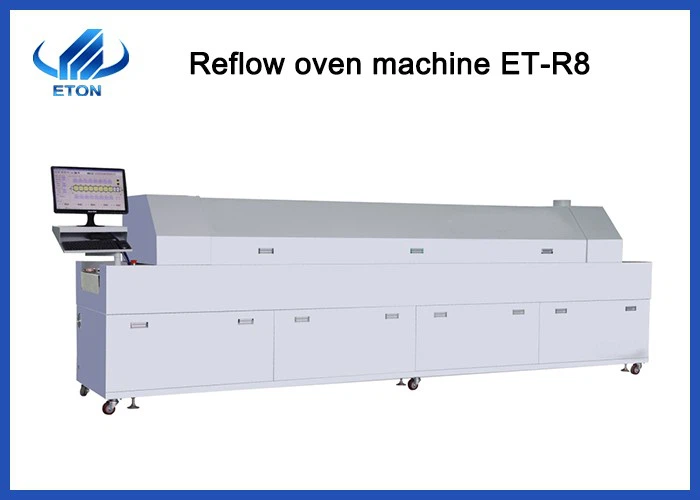

Satu lagi aspek penting dari tali pinggang penghantar adalah bahan dan reka bentuknya. Jenis tali pinggang penghantar yang berbeza digunakan dalam ketuhar reflow, bergantung kepada keperluan khusus proses pembuatan. Sebagai contoh, tali pinggang mesh biasanya digunakan kerana ia membolehkan pemindahan haba dan pengudaraan yang baik. Anda boleh menyemak kamiSMT 450 Mesh Belt Reflow Oven Kecekapan Tinggiyang mempunyai tali pinggang penghantar mesh berkualiti tinggi.

Lebar dan panjang tali pinggang penghantar juga penting. Sabuk yang lebih luas boleh menampung PCB yang lebih besar, sementara tali pinggang yang lebih panjang dapat memberikan lebih banyak masa untuk PCB untuk melalui zon suhu yang berbeza. Ini amat penting untuk pengeluaran volum tinggi. Kami1200kg tinggi - Mesin ketuhar reflow pembuatan elektronik kelajuandireka dengan tali pinggang penghantar yang boleh mengendalikan pengeluaran skala besar dengan cekap.

Kelajuan tali pinggang penghantar boleh laras di kebanyakan ketuhar reflow. Ini memberikan pengeluar fleksibiliti untuk mengoptimumkan proses pematerian untuk pelbagai jenis PCB dan komponen. Sebagai contoh, komponen yang lebih kecil mungkin memerlukan kelajuan tali pinggang penghantar yang lebih cepat, manakala PCB yang lebih besar atau lebih kompleks mungkin memerlukan kelajuan yang lebih perlahan.

Di samping memindahkan PCB melalui ketuhar, tali pinggang penghantar juga perlu dipercayai dan rendah penyelenggaraan. Pecahan tali pinggang penghantar boleh menyebabkan downtime yang ketara dalam barisan pengeluaran, yang mahal untuk pengeluar. Itulah sebabnya kami di syarikat kami memperhatikan kualiti dan ketahanan tali pinggang penghantar di kamiMesin ketuhar reflow. Kami menggunakan bahan -bahan berkualiti tinggi dan teknik pembuatan maju untuk memastikan tali pinggang penghantar dapat menahan persekitaran suhu tinggi ketuhar reflow dan beroperasi dengan lancar untuk masa yang lama.

Sabuk penghantar juga perlu bersih. Mana -mana serpihan atau bahan cemar di tali pinggang boleh dipindahkan ke PCB, yang boleh menjejaskan kualiti pematerian. Pembersihan dan penyelenggaraan tali pinggang penghantar adalah penting untuk memastikan proses pengeluaran berjalan lancar.

Untuk menyimpulkannya, tali pinggang penghantar adalah bahagian penting dari ketuhar reflow. Ia mengawal pergerakan PCB melalui zon suhu yang berbeza, memastikan proses pematerian kualiti yang konsisten dan tinggi. Sama ada anda pengeluar elektronik skala kecil atau kemudahan pengeluaran skala yang besar, yang mempunyai tali pinggang penghantar yang boleh dipercayai dalam ketuhar reflow anda adalah penting untuk kejayaan perniagaan anda.

Jika anda berada di pasaran untuk ketuhar reflow baru atau ingin menaik taraf yang ada, kami ingin berbual dengan anda. Kami boleh membantu anda memilih ketuhar reflow yang betul dengan tali pinggang penghantar yang sempurna untuk keperluan khusus anda. Jangan teragak -agak untuk menjangkau dan memulakan perbualan mengenai keperluan perolehan anda.

Rujukan

• "Buku Panduan Pematerian Reflow" oleh IPC - Persatuan Menghubungkan Industri Elektronik
• "Teknologi Gunung Permukaan: Prinsip dan Amalan" oleh John H. Lau
